Με διάσταση 1500×1000 (1.5m2). Η διάσταση μπορεί να αλλάξει σύμφωνα με τις απαιτήσεις του έργου, αρκεί να έχει επιφάνεια 1.5m2 όπως ορίζει το Προεδρικό Διάταγμα 41/2018 του νέου κανονισμού πυροπροστασίας κτιρίων.

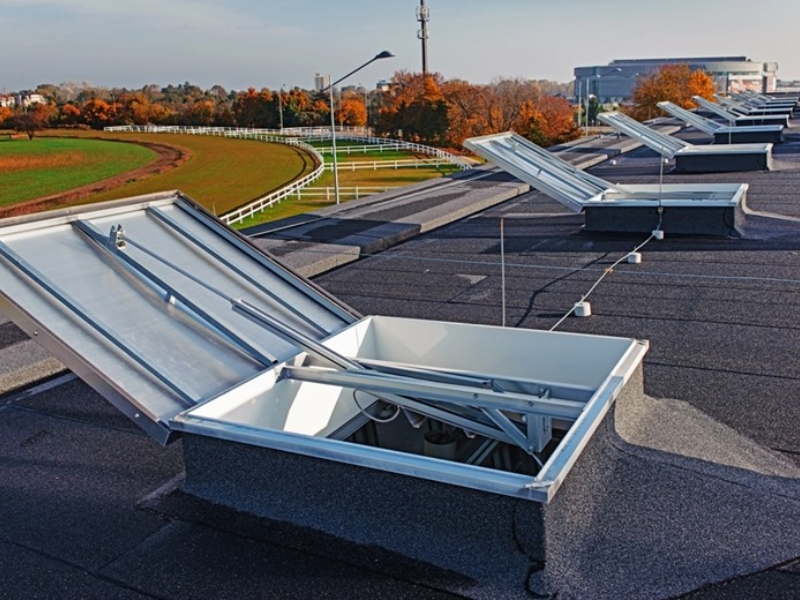

Τεχνικά χαρακτηριστικά κουπόλας
- Βάση κουπόλας 30cm από λαμαρίνα πάχους 1.25mm με μόνωση ορυκτοβάμβακα 20mm
- Πολυκαρμπονικό πανέλο πάχους 10mm
- Έλεγχος κουπόλας με ηλεκτρικό κινητήρα 24V DC με κατανάλωση 2A
Πιστοποιημένο κατά CE σύμφωνα με EN 12101-2 πληρεί τα παρακάτω
- Re50 - Λειτουργικά αξιόπιστο και δοκιμασμένο για να ανοίξει και να κλείσει 50 φορές σε περίπτωση αποκαπνισμού και 10 000 φορές σε περίπτωση καθημερινού αερισμού (προεαιρετικά κλάση Re300)
- WL1500 - Επιχειρησιακή βεβαιότητα λειτουργίας κουπόλας σε ανέμους που δημιουργούν πίεση έως και 1500Pa
- T(-25) - Ορθή λειτουργία της κουπόλας σε εξωτερικές θερμοκρασίες έως και -25°C
- B300 - Δυνατότητα λειτουργίας κουπόλας με υψηλής θερμοκρασίας καπνού έως και 300°C
- SL250 - Δυνατότητα λειτουργίας κουπόλας σε περίπτωση χιονόπτωσης η οποία ασκεί δύναμη της τάξεως 250N/m2
Πίνακας ελέγχου αποκαπνισμού
Ο πίνακας ελέγχου ενεργοποιεί την κουπόλα ή τις κουπόλες, βασιζόμενος στο σήμα εισόδου από αισθητήρια καπνού/θερμότητας, από μπουτόν πυρκαγιάς ή από εξωτερικό πίνακα ελέγχου (BMS ή πυρασφάλεια).
Ο πίνακας δέχεται τροφοδοσία 230V AC και μέσω μετασχηματιστή παρέχει 24V DC στον κινητήρα της κουπόλας. Διαθέτει μπαταρίες ικανές για αυτοτροφοδοσία σε περίπτωση απώλειας τάσης έως και 72 ώρες. Σε αυτό το διάστημα μπορεί να ανοίξει τις κουπόλες μια φορά.
Τεχνικά χαρακτηριστικά πίνακα ελέγχου
- Τροφοδοσία 230V AC 50 Hz
- Έξοδος 24V DC (max 5A) για τον κινητήρα της κουπόλας
- Βαθμός προστασίας IP54
- Είσοδος σήματος από BMS ή πίνακα πυρασφαλείας
- Μπαταρία για αυτοτροφοδοσία για 72 ώρες
- Διαστάσεις πίνακα 300x300x150mm
- Πιστοποιημένο κατά EN 12101-10
